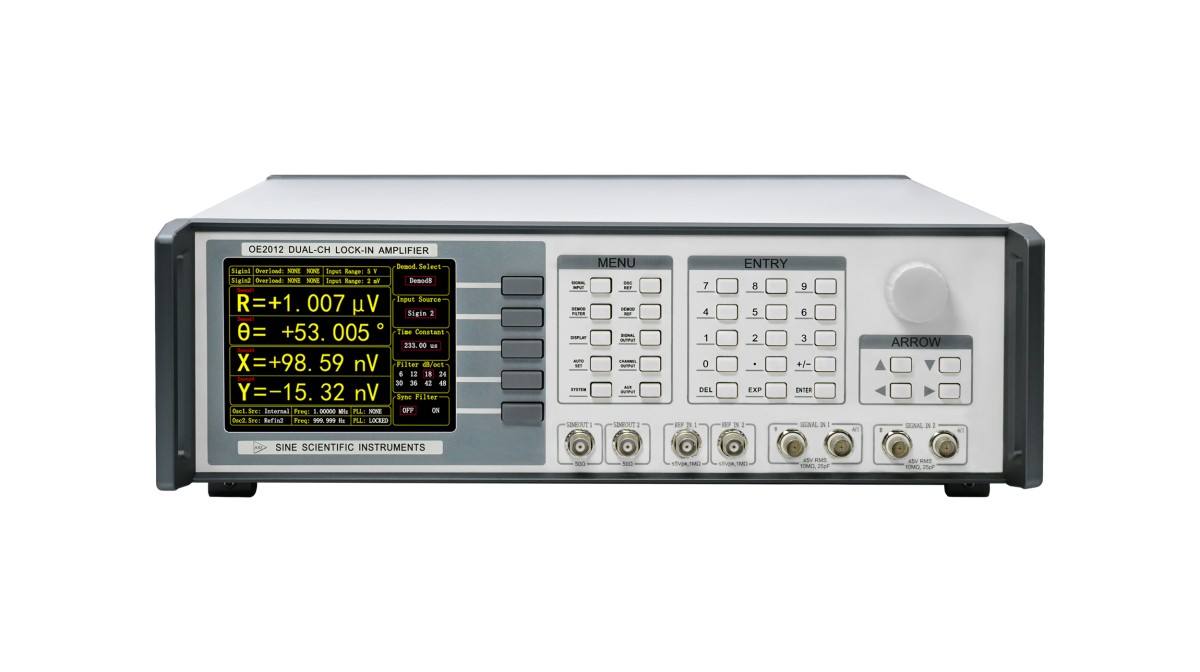

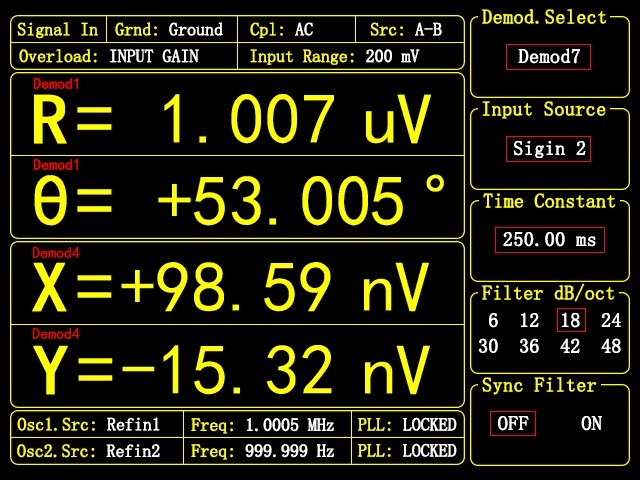

产品介绍 DC-250 kHz双通道锁相放大器 测量频率范围：10 μHz - 250 kHz 满量程灵敏度：1 nV - 5 V 输入噪声低至2.5 nV/√Hz 动态储备高达130 dB 2路独立同步的输入通道 8通道解调器同步测量 2通道示波器、附带 FFT分析功能 2通道PID控制器 OE2012双通道锁相放大器是当前**推出的核心技术产品，具备**的高性能与宽带测量能力。该仪器基于数字调制技术，配备24位高精度模数转换器（ADC）和16位高速模数转换器（DAC），配合全新推出的流溪架构，能够精准、快速、灵活地检测隐藏在强噪声中的有效信号成分。 OE2012拥有2个独立且同步的输入通道，不仅能够同时测量两路输入信号的幅度和相位信息，其在测量精度、工作频率范围、信噪比及动态储备等关键性能指标上，均达到了国际**水平。此外，新增的多谐波测量、示波器与频谱分析仪功能、PID控制功能，使得OE2012能够广泛适用于科研和工业领域的多种需求。 输入信号通道 OE2012配备了低噪声模拟前端放大器，能够高效处理差分信号或单端信号，等效输入噪声低至2.5nV/√Hz。该通道的输入阻抗为10MΩ，满量程灵敏度范围为1nVrms至5Vrms。此外，信号输入通道采用高精度24位ADC，动态范围可以达到130dB以上。 输出信号通道 OE2012基于32 MSPS的16位数模转换器（DAC），能够在10μHz至250kHz的频率范围内生成高精度正弦波信号，并可调节直流偏置。信号幅值范围为0.1Vrms至5Vrms，直流偏置范围为±5Vdc。对于需要偏置电压的外部设备，如电光调制器，OE2012凭借其**的驱动能力，可以直接驱动设备而无需额外的电平转换放大器。输出信号的相位与仪器内部振荡器保持同步，并且可以独立设置相位偏移。 此外，OE2012支持AM/FM/PM调制功能，方便用户对系统进行调制控制。 参考信号通道 锁相放大器的参考信号可根据用户实际需求选择正弦波或方波信号，也可采用仪器内部数字合成的参考信号。当OE2012设置为内部参考信号模式时，仪器内部的高精度振荡器和数字合成算法将生成用于与输入信号相乘的正弦波信号，且该内部参考信号几乎不受相位噪声的影响。通过数字移相技术，内部参考信号的相位分辨率可达到1μdeg。 当OE2012工作在外部参考信号模式，可接受正弦波信号或TTL逻辑电平作为外部参考信号，这一信号会被内部数字锁相环锁定。基于参考信号的频率，OE2012可以对信号同频及其谐波进行检测，最多可检测到基频的10000次谐波，但最大谐波频率不能超过仪器的测量带宽上限。 数字解调器 OE2012拥有8个同步的解调器，每个解调器可独立控制。OE2012的时间常数可在100ns至3ks范围内灵活设置，用户可根据需求自定义时间常数。滤波器的陡降速率可以选择6～48 dB/oct共8阶。采用数字调制技术与先进滤波器结构，OE2012相比传统模拟锁相放大器，具有更高的动态储备（>130dB）、更精确的相位（**相位误差<1°）、零直流漂移以及优异的正交性能。此外OE2012提供可选的同步滤波器，能快速消除信号谐波的影响，确保仪器在快速响应的同时，准确检测低频信号。 彩色显示屏 OE2012配备了一块5.6英寸、640×480分辨率的TFT彩色显示屏，作为仪器的主要显示界面，并可通过键盘实现对仪器的全方位独立控制。在显示屏上，用户可以灵活查看解调器的X、Y、R、θ等参数，同时还可以进行滤波器常数等多种基础设置的配置，操作直观便捷。
通信接口 OE2012拥有USB2.0、1000Mbps RJ45网口、WIFI无线网络接口、RS232串口以及GPIB接口。通过各个通讯接口，用户能够在控制计算机上有效地使用OE2012的所有测试功能，设定仪器的合理控制参数和读取仪器所测的数据。 性能参数 输入信号通道 输入通道数量 2 电压 单端输入或差分输入 输入模式 电流 单端信号（跨阻输入） 满量程灵敏度 1 nV 至 5 V 量程档位 2 mV 至 5 V 共计7档 输入幅值范围 < 5 Vrms 输入耦合模式 直流耦合或交流耦合 输入阻抗 10 MΩ || 25 pF（电压） 100 Ω或1 kΩ（电流） 输入屏蔽接地 接地或10 kΩ浮地 动态储备 >130 dB 幅值精度 典型值0.5%，最大值1% 等效输入电压噪声 3.5nV/√Hz （f ≥ 1 kHz） 2.5 nV/√Hz（f ≥ 10 kHz） 等效输入电流噪声 20 fA/√Hz （f = 97Hz） 模数转换器位数 24 bit 参考信号通道 参考通道数量 2 输入信号 频率范围 10 μHz – 250kHz 支持输入波形 方波或正弦波 输入阻抗 1 MΩ 方波参考电平 3V 正弦参考信号 300 mV < Vpp < 10 V 相位 分辨率 1.0 μdeg 相位误差 典型±0.5deg，最大±1deg 温漂 < 200 ppm/℃ 谐波检测 1-10000F (nF < 250kHz) 采集时间 内部参考 即时采集 外部参考 10或100个信号周期 振荡器 数字振荡器数量 2 振荡器参数 精度 0.3 ppm 温度稳定性 0.5 ppm/℃ 老化率 <1 ppm/year 相位噪声 -145 dBc/Hz (@1kHz) 输出信号通道 频率范围 DC – 250kHz 频率精度 2 ppm + 1 μHz 频率分辨率 1 nHz 正弦幅值 0.1 μVrms至5 Vrms 精度 典型0.5%，最大2% 分辨率 0.1 μVrms 驱动能力 ± 80 mA max 温度稳定性 <200 ppm/℃ 输出阻抗 50Ω 可调直流偏置 -5 VDC至5 VDC 同步输出 3.3V TTL/CMOS电平 输出阻抗50Ω 额外功能 AM/FM/PM调制输出 数模转换器 16 bit, 32 MSPS 解调器 解调器数量 8 解调器 64 bit 时间常数 100ns - 3ks 输入信号选择 2 个输入通道任意可选 测量带宽 50 μHz – 1.6 MHz 滤波器陡降 6, 12, 18, 24,30, 36, 42, 48 dB/oct 同步滤波器 <1000 Hz有效 辅助输入输出 AUX Inputs 功能 4通道输入 幅度 ± 10V，0.1 mV分辨率 输入阻抗 1MΩ 模数转换器 16 bit, 150 kSPS AUX Outputs 功能 4通道输出 幅度 ±10V，0.1 mV分辨率 驱动电流 最大±30 mA 模数转换器 16 bit, 500 kSPS 通信接口 RS-232 标准9针RS-232母插座 USB2.0 480 Mbps高速接口 Ethernet RJ45-1000Mbps有线接口 WIFI无线网络接口 GPIB IEEE-488.2接口 其 他 电源要求 电压 220～240 V AC 100～120 V AC(可选) 功率 典型50 W，最大70 W 电源噪声抑制 70dB@1MHz 外形尺寸 448mm×532mm×148mm 重量 12 kg |
