100MHz双通道差分电流前置放大器

电流噪声：低至100 fA/√Hz

增益宽带：DC - 100 MHz

输入级JFET超低噪声

多档位精密输入阻抗用于准确的源匹配

独立同步的双通道设计

差分输入提供更好的信号完整性

OE4101是跨阻电流放大器，通过负反馈结构，利用反馈电阻实现输入电流到电压的转换，并且控制放大倍数。

OE4102通过测量输入电流通道上电阻的压降来检测电流，放大并输出与被测电流成正比的电压信号。

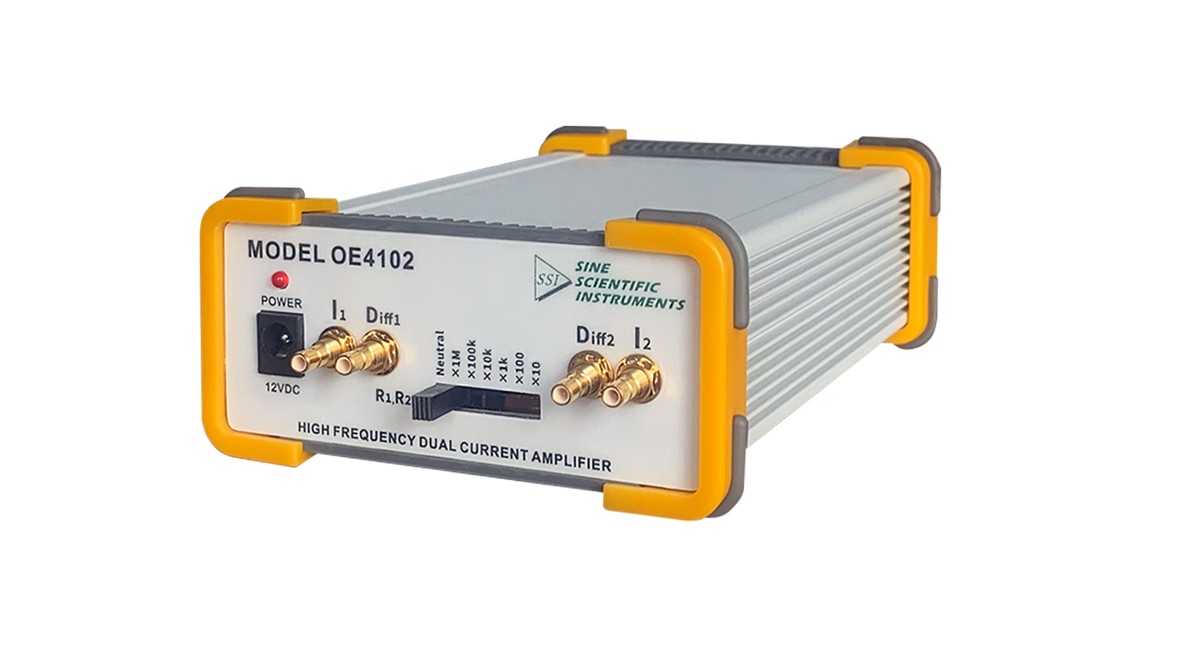

OE4102 高频双通道电流前置放大器

100fAV/√Hz输入电流噪声

10V/A,100V/A,1kV/A,10kV/A,100kV/A,1MV/A电流增益

1,10电压增益

单端或差分输入

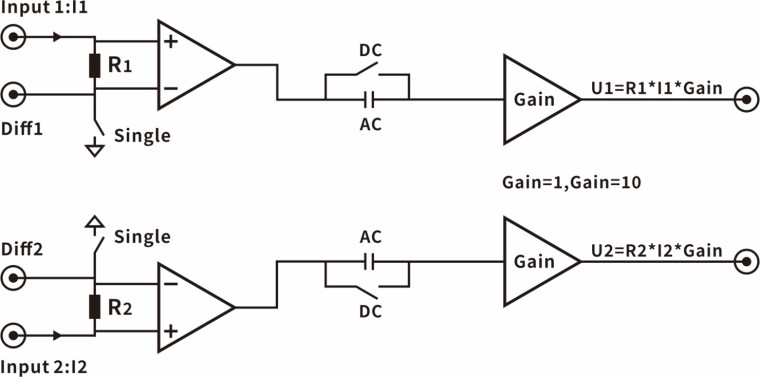

原理框图

规格

外形尺寸 102*162*49(mm)

重量 0.3kg

储存温度 -20 ℃ 至 65 ℃

工作温度 5 ℃ 至 40 ℃

适用电源 12V/1A

最大功耗 约7.9W

性能参数

输入

输入模式

单端或差分

电流范围

根据R1、R2设置

电流噪声

根据R1、R2设置

电压噪声(10kHz)

7nV/√Hz

偏置电压

<±1mV

输入漏电流

2pA

阻抗范围(Z//12pF)

10 V/A-1 MV/A

共模电压范围

±9.5V

耦合方式

直流耦合

DC-100MHz

交流耦合

290kHz-100MHz

输出

输出模式

单端

输出阻抗

50Ω

频率响应

DC-100MHz

电压增益

输出电压增益

Gain=1,Gain=10

增益精度

增益精度

1% typical,5% max

供电范围

最小值

9V

额定值

12V

最大值

15V

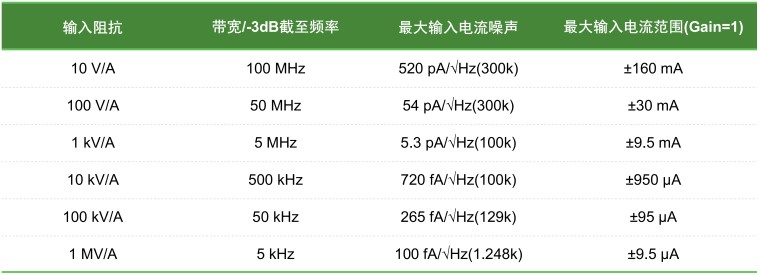

增益参数

注意：表中所有参数值均为典型值，根据源电容、输入信号摆动以及放大器输出端电容负载的情况不同，会有所变化。
