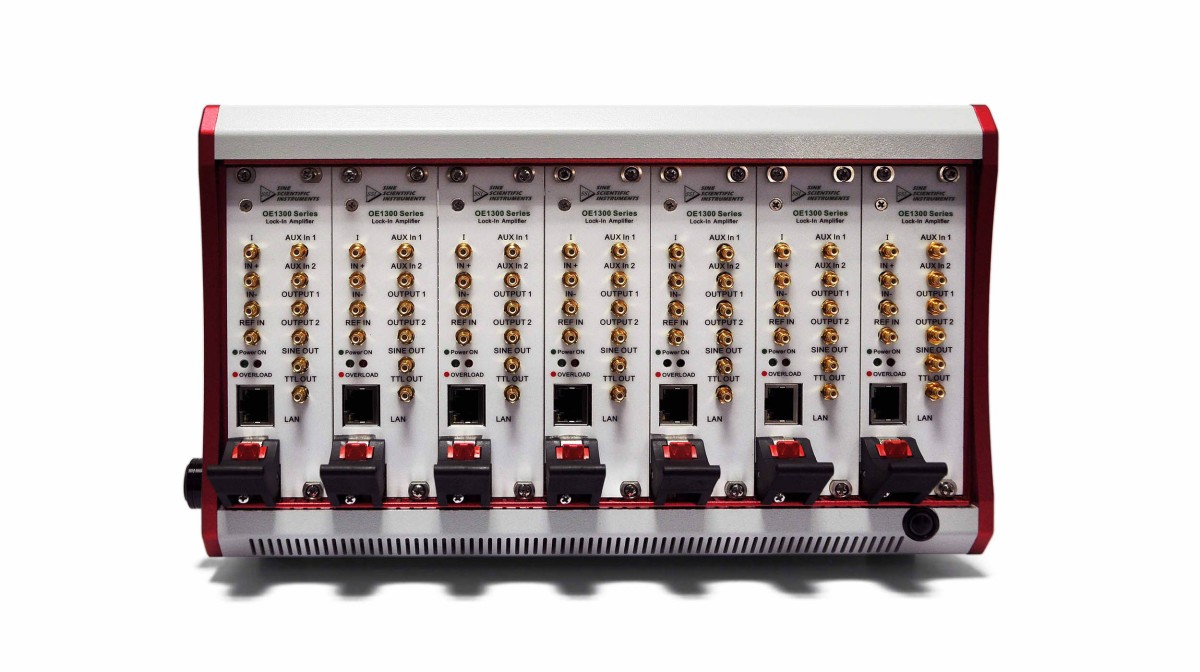

DC-1 MHz多通道锁相放大器

测量频率范围：1 μHz - 100kHz/500kHz/1MHz

通道数：3-10通道可选

满量程灵敏度：1 nV - 5 V

噪声低至5nV/√Hz

动态储备高达130dB

每个通道8个任意频率解调器

附带频谱分析、示波器功能

扫描显微镜 AFM、STM、SPM

材料科学 载流子迁移率、载流子密度、霍尔效应、超声材料

输运测量 电导测量，阻抗测量

噪声表征 噪声密度，互相关测量

光学实验 光谱分析、光谱测量、THz测量、TDLAS

传感器测量 陀螺仪、光电传感器、谐振器、加速度计

磁性传感 SQUIDs, NV色心, 原子磁强计，VSM

生物医疗 微流控

性能参数

每个锁相单元参数

信号通道

电压输入模式

单端或差分输入

满量程灵敏度

1 nV至5 V，以1-2-5的倍数顺序步进

电流输入增益

10^6 V/A

输入阻抗

电压

10 MΩ//10 pF，交流或直流耦合

电流

1 kΩ到虚拟地

共模抑制比

>70 dB至10 kHz，以 6 dB/oct 减小

动态储备

>120 dB

增益精度

标准 0.5%，最大 2%

电压噪声

997 Hz时

5 nV/√ Hz

参考通道

输入

频率范围

1 μHz至100 kHz/500 kHz/1 MHz

参考输入

方波或正弦波

输入阻抗

10 MΩ

方波参考电平

VIH>3V，VIL<0.5V

正弦参考信号

>2 Hz

相位

>400 mVpp

相位

分辨率

1 udeg

**相位误差

< 1 deg

相对相位误差

<0.001 deg

正交性

内部参考

在1 kHz时： <0.0001° rms

外部参考

在1 kHz时： 0.005° rms(时间常数100 ms， 12 dB/oct)

温漂

低于10 kHz

<0.01°/℃

高于10 kHz

<0.1°/℃

谐波检测

2F, 3F, …nF 至 100/500 kHz (n<65,535)

采集时间

内部参考

即时采集

外部参考

（3个周期+5 ms）或者40 ms

解调器

稳定性

数字输出

所有设置均无零点漂移

显示

所有设置均无零点漂移

模拟输出

所有动态储备设置小于5 ppm/℃

谐波抑制

-90 dB

时间常数

1 us至3 ks . 6, 12, 18, 24,30,36,42 ,48dB/oct陡降

同步滤波器

低于1 kHz且大于18 dB/oct陡降有效

信号发生器

频率

范围

1 μHz至100 kHz/500 kHz/1 MHz

精度

2 ppm+10 μHz

分辨率

1 uHz

失真

-70 dBc

正弦幅值

0.001 Vrms至5 Vrms (分辨率1 mVrms)

误差

标准0.5% (f<10 kHz)，最大2%

温度稳定性

100 ppm/℃

正弦输出

正弦信号，输出阻抗50 Ω

TTL同步输出

5 V TTL/CMOS电平，输出阻抗200 Ω

辅助输入与输出

CH 1 和 CH 2

功能

输出X,Y,R,θ和谐波

幅值

±10 V

驱动电流

±30 mA max

AUX Inputs

功能

2通道输入

幅值

±10 V，1 mV分辨率

阻抗

1 MΩ

多通道系统参数

通讯接口

RS-232

标准9阵RS-232母插座

USB2.0

USB 2.0高速通讯接口

Enternet

1 Gbps 千兆网络通讯接口

其他

电源要求

电压

220-240 VAC（110-120 VAC可选）

频率

50 Hz / 60 Hz

功率

50 W到200 W（增加通道数功率增）

电源噪声抑制

70 dB@1 MHz
