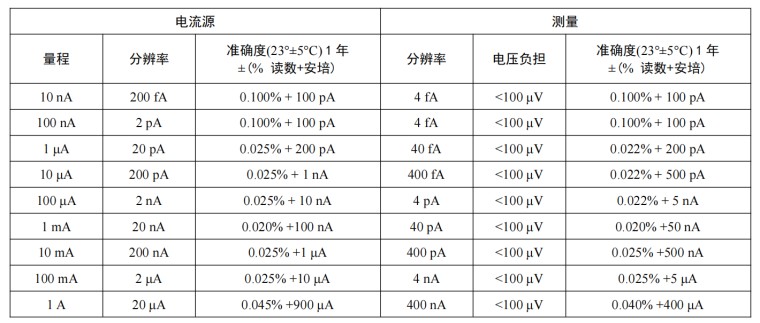

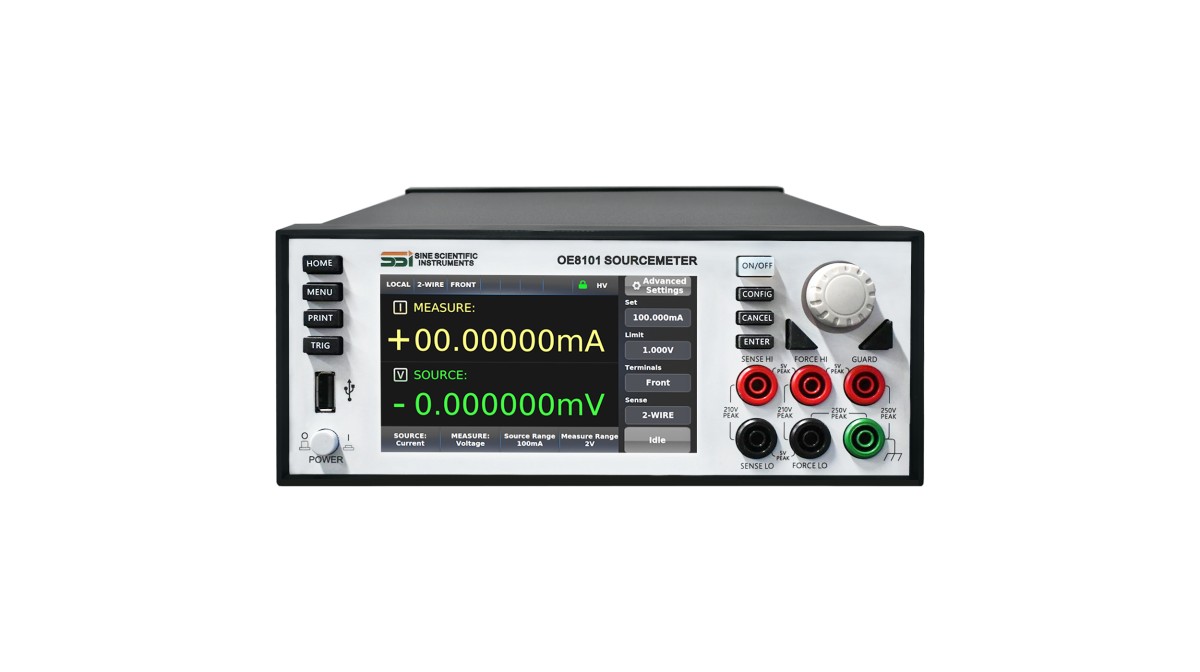

产品介绍 OE8101-SOURCE MEASURE 数字源表 基本测量准确度：0.012% 电流量程：10 nA - 1 A 电压量程：20 mV - 200 V 宽带噪声：3 mVrms(典型值) 测量分辨率（电流/电压)：4 fA/8 nV 接口：GPIB, USB, 以太网 兼容KEITHLEY 2450 OE8101是一款高精度源测量单元（SMU）仪器，即源表，其适用于各种应用场合，如：现代半导体器件，纳米器件，电池材料，有机半导体，精密传感器等。OE8101拥有低噪声，高精度和高准确性，助力用户创新。 同时，OE8101集成了易于操作的触摸屏，交互直观，使用简便，入门迅速。且兼容行业通用的SCPI通信协议，编程简单，方便用户实现自动化测试分析。 电流技术指标

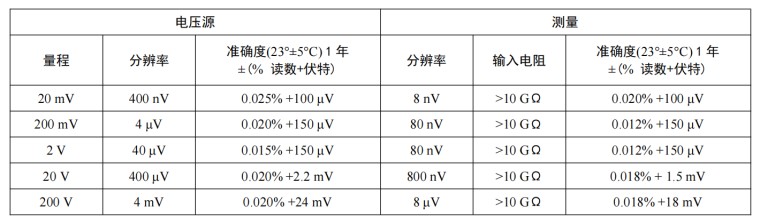

电压技术指标

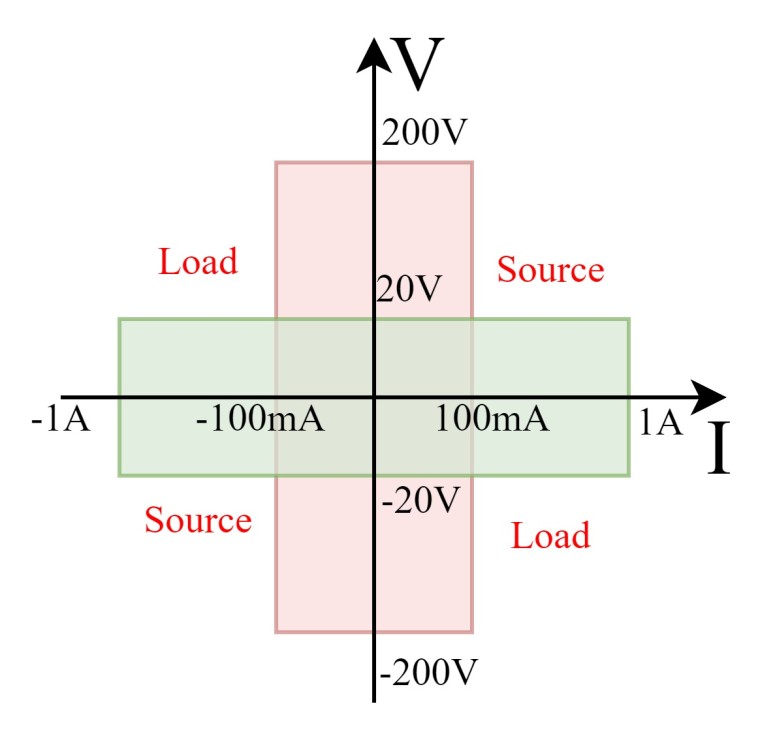

四象限输出 四象限电压和电流源/负载模式：

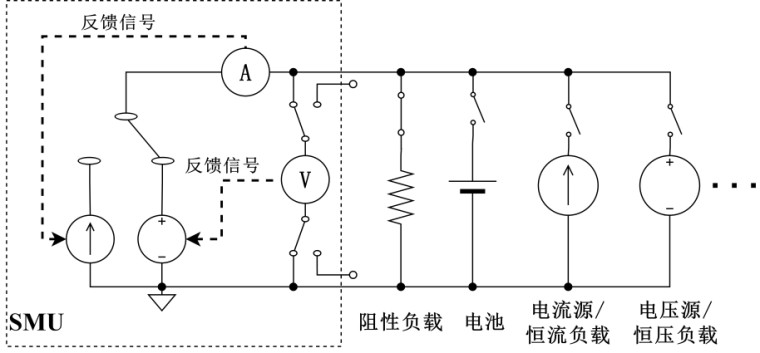

适应多场景、多工作模式 得益于精密源表OE8101四象限功率输出的特性，除了作为精密电源以及电表外，还可作为精密的电子负载。在锂电池性能测试、超级电容器充放电测试等领域，该特质尤为重要，既简化系统接线，又降低不同设备之间的干扰，同时可降低充电、放电时测量的相对误差，提高系统测试精度。 另外，OE8101源表还可开启容性负载模式，使系统支持高达50 μF的容性负载。进一步拓宽其适用场景。

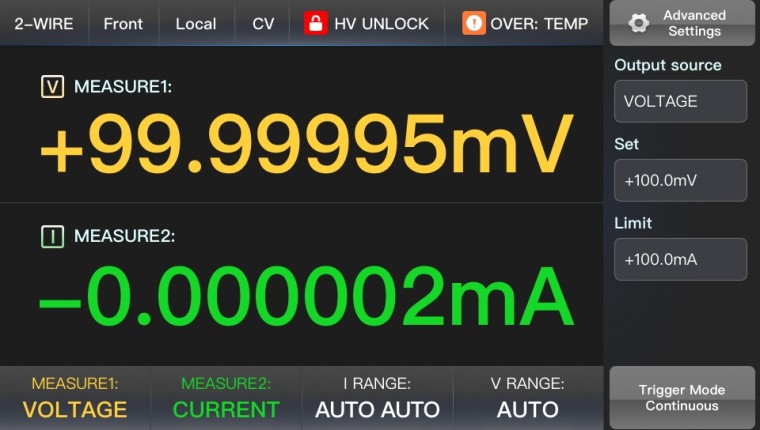

高分辨率电容式触摸屏 5英寸高分辨率电容式触摸屏。集成电压电流扫描，曲线显示，数据分析，触发控制等多种功能，显示清晰，交互直观。配合按键及旋钮，使用更加灵活。
模拟输入输出接口 前面板香蕉插孔：方便接线即测试。 后面板三同轴连接器：三同轴连接器相比于普通双同轴添加了guard层，性能更优，可更有效降低噪声和漏电流，提高测试精度性能。

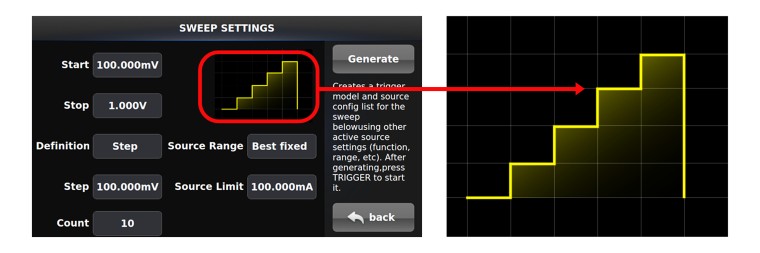

数字通信接口 OE8101源表有丰富的数字通信接口：USB 串口、 GPIB、千兆网口、USB 2.0 host、Digital IO。这些通信接口，兼容SCPI仪器通信协议，方便用户使用。 扫描设置 OE8101提供便捷的操作界面，用户根据需求设置扫描参数，包括起始值、终止值、扫描间隔、测量点数、循环次数、源输出档位和限值等。 红框内图示为扫描模型，可供用户初步预览结果。点击右侧“Generate”按钮生成扫描表，创建扫描模型。设置扫描参数后，需生成扫描表以同步设置。点击“back”按钮，可返回上一界面。
性能参数 电气特性 最大输出功率 20 W 四象限源或负载 电压档位 20 mV - 200V，共5个档位 电流档位 10 nA - 1 A，共9个档位 最高分辨率 电压源 400 nV 电压表 8 nV 电流源 200 fA 电流表 4 fA 输出范围 电压源 ±21 V(≤1A 电流档) ±210 V(≤100mA 电流档) 电流源 ±1.05 A(≤20V 电压档) ±105 mA(≤200V 电压档) 限制值设置 单个设置值表示正负限制值 电压源模式限流 最小限值为10% 档位 电压源模式限压 最小限值为10% 档位 限制值精度 0.3% 限制值+档位的表精度 过压保护 精度5% 电源 100 Vac - 240 Vac RMS 过冲 电压源 1% 典型值(20V档) 电压源 1% 典型值(20档, 1mV步进) 换挡过冲 250 mV (相邻档位，100 kΩ阻性负载) 输出稳定时间 500 us (20V档，100 mA限流) 输出压摆率 0.25 V/μs (200 V档位) 电压源噪声 3 mVrms 典型值 (10 Hz-20 MHz) 采样率 最高达38.4kSPS 数据存储量 最大缓存100000 * 100个采样点数据 其 他 外形尺寸 宽 222 mm 深 426 mm 高 88 mm |
