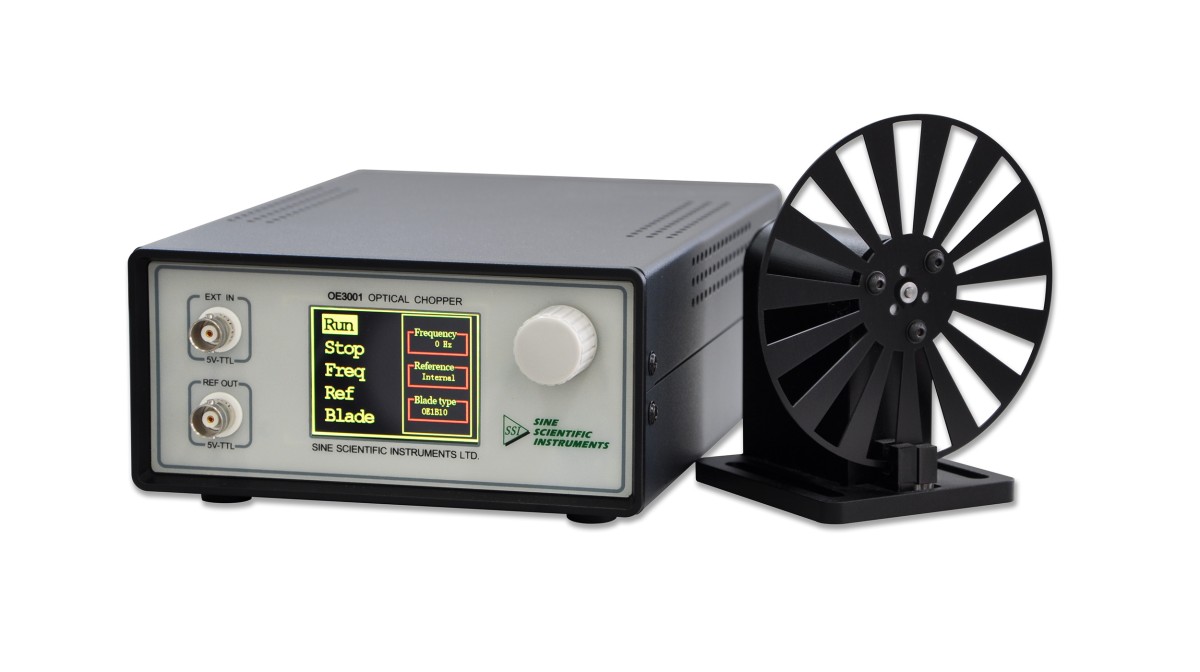

产品介绍 OE3001-超低抖动光学斩波器 斩波频率：1 Hz - 10 kHz 多叶片选择，高精度锁相环 LCD显示，单编码器控制 USB远控控制接口 带有外部触发控制方式 TTL/CMOS 电平输入和输出 OE3001 光学斩波器是一款精密的光学设备，采用了高精度锁相环准确跟踪外部触发信号，另外采用了 PID 控制精准地驱动电机并提供稳定的参考输出信号。 OE3001 由主机箱、斩波机械和连接线三大部分组成。其中，主机箱是电子控制系统。斩波机械包含了斩波座和斩波叶片等部分，实现斩波动作。主机箱通过连接线控制电机和读取电机转速。 高精度设计 OE3001通过一个 320*240 像素的2.4寸液晶显示器来控制和设置斩波器的功能，配合前面板的控制旋钮（右侧旋钮），通过旋转和按下操作即可实现全部功能。OE3001 可以通过使用不同的叶片来改变斩波频率的范围。本产品的标准配置是10槽叶片，对应的参考输出信号范围是 20 Hz～1000 Hz。其它适用的叶片包括2 槽、10 槽、15 槽、30 槽、60 槽、100 槽以及5/7 槽（用户可根据需要购买所需的叶片）。 斩波叶片 性能参数 斩波频率 OE1B2（2 槽） 1～200 Hz OE1B10（10 槽） 20～1 kHz OE1B15（15 槽） 30～1.5 kHz OE1B30（30 槽） 60～3 kHz OE1B60（60 槽） 120～6 kHz OE1B100（100 槽） 200～10 kHz OE1B57（内5 槽，外7 槽） 内部： 10～500 Hz 外部： 14～700 Hz 输入/输出参数 输入兼容性 TTL/CMOS 输入电压范围 0～5 V 输入高电平 >3.6 V 输入低电平 <0.4 V 输出兼容性 TTL/CMOS 输出电压范围 0～5 V 最小负载阻抗 500 Ω 通信 通信端口 USB2.0 协议 USB（RS232 协议） 波特率 115200 数据位 8 停止位 1 校验位 无 握手信号 无 叶片槽角度 OE1B2 90° OE1B6 30° OE1B10 18° OE1B15 12° OE1B30 6° OE1B60 3° OE1B100 1.8° OE1B57 内部36°，外部25.7° 机箱参数 尺寸（长*宽*高） 206 mm*150 mm*70 mm 输入输出连接器 BNC 菜单控制 光电编码器（控制旋钮） 工作温度 10-40℃ 显示方式 320*240，2.4寸液晶显示 频率分辨率 0.01 Hz 电源 类型 线性 输入电压 100～240 VAC 电源频率 50/60 Hz 输入功率 30 W MAX 保险丝额定值 750 mA 保险丝尺寸 5*20 mm |
