100kHz带宽电压控制电流源

输入与输出浮地隔离设计

输出带宽：1 Hz - 100 kHz

两个输出档位：2 mA/V、200 mA/V

输入电压范围：5 mVrms-0.5 Vrms

最大输出电流：100 mA

精度高，稳定性好

标准机箱，内部结构牢靠美观

开关动作灵活，使用方便

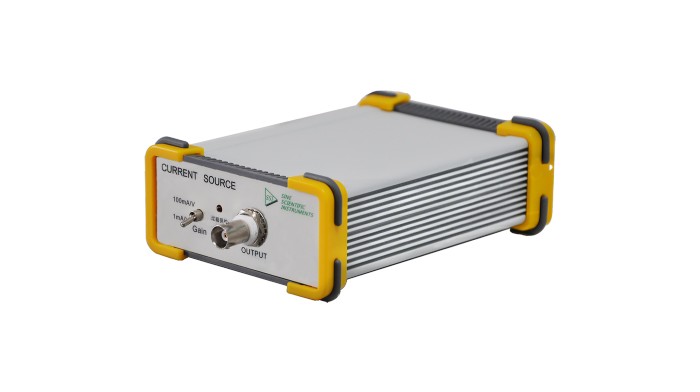

OE4201是一款浮地隔离的压控电流源设备，可为其他仪器设备提供电流源。OE4201输出增益具有2mA/V与200mA/V两个档位，频率为1Hz-100kHz的交流电流。作为一款电流源仪器，OE4201精度高，稳定性好，输出基本上跟负载和外电压变化无关，抗干扰能力强，反应速度快。该仪器适用于与锁相放大器等灵敏交流仪器配套使用，提供了一种从交流电压产生精密电流的简便方法。而且OE4201采用标准机箱，内部结构紧凑、美观、牢靠，开关动作灵活，仪器使用、调整、维修均很方便。

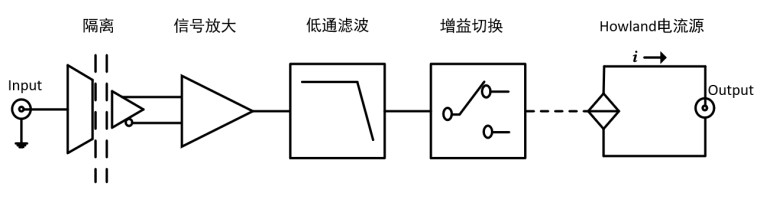

原理框图

幅频与相频特性曲线

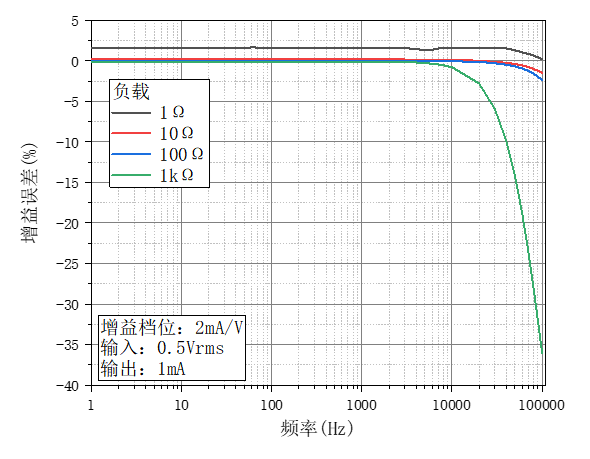

图1. 增益误差-频率曲线（2mA/V 档位）^[1]

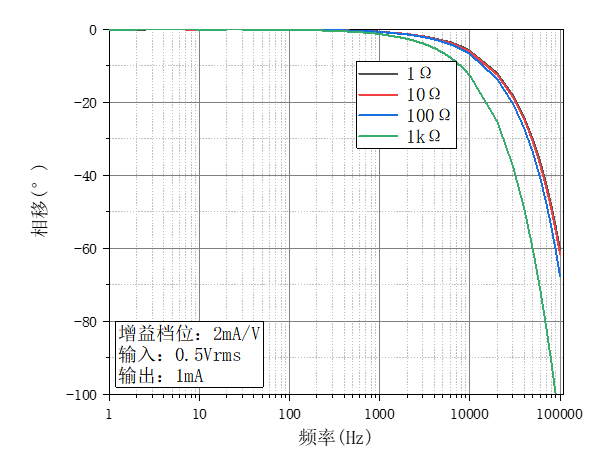

图2. 相移-频率曲线（2mA/V 档位）

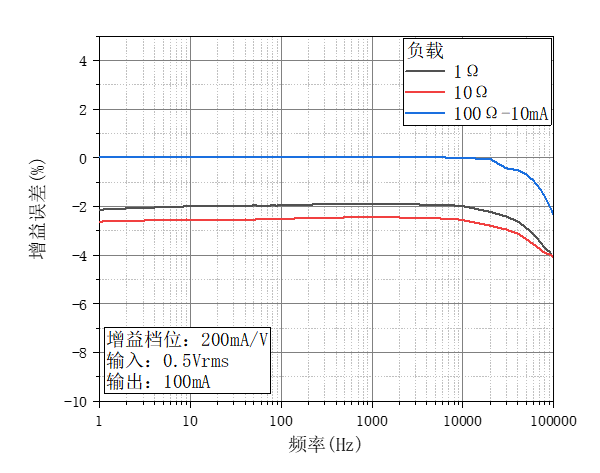

图3. 增益误差-频率曲线（200mA/V 档位）^[2]

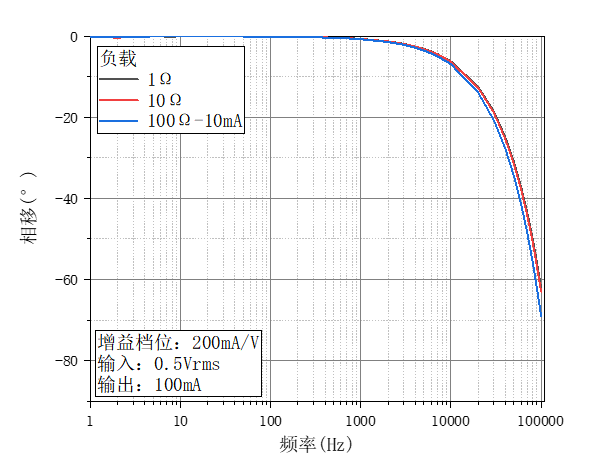

图4. 相移-频率曲线（200mA/V 档位）

性能参数

输入

输入电压范围

0.005Vrms-0.5Vrms

输入频率范围

1Hz-100kHz

输入阻抗

50Ω

输入峰值电压

±0.707V max

输出

输出模式

单端

输出电流有效值

0.01mA-100mA

输出负载

0.1Ω-100Ω

额定输出电压

≤1Vrms

输出最大电压

±9V（开路）

输入-输出增益

2mA/V或200mA/V

精度

精度

2%（典型值）

5%（最大值）
