BJT型低噪声x10/x100前置放大器

输入噪声：低至2 nV/√Hz

增益带宽：200 Hz - 300 kHz

输入级BJT超低噪声

放大倍数10/20/50/100倍可调

超小体积便携

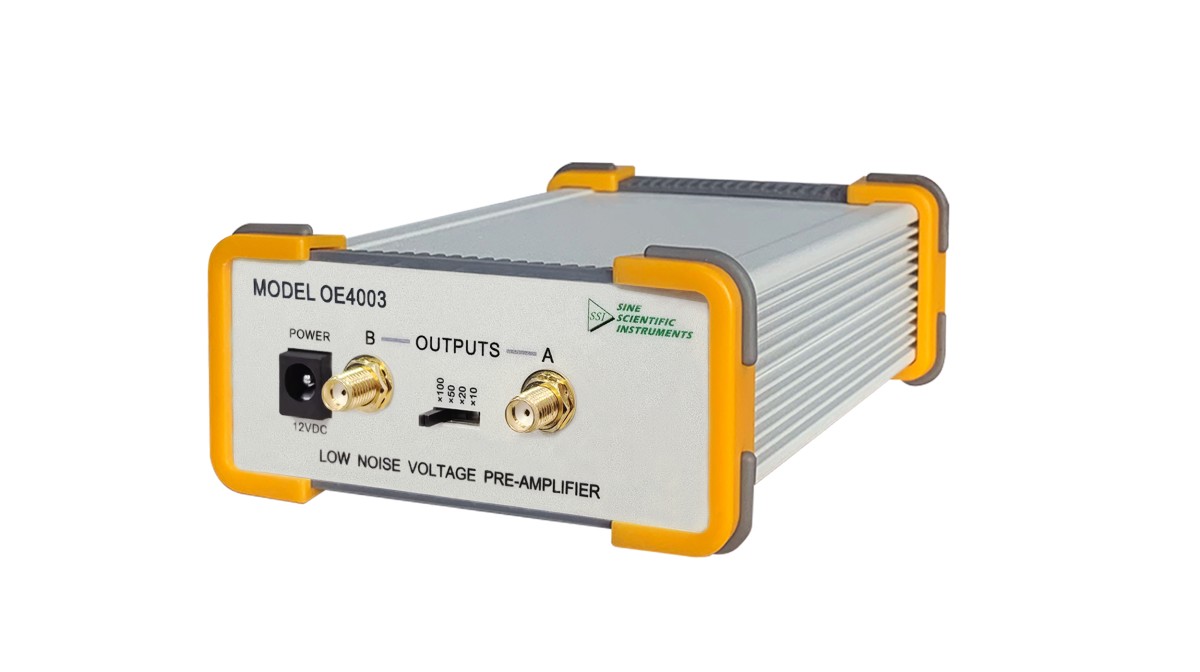

OE4003 超低噪声前置放大器

2 nV/√Hz输入噪声

10,20,50,100倍增益

10kΩ输入阻抗

单端或差分输入

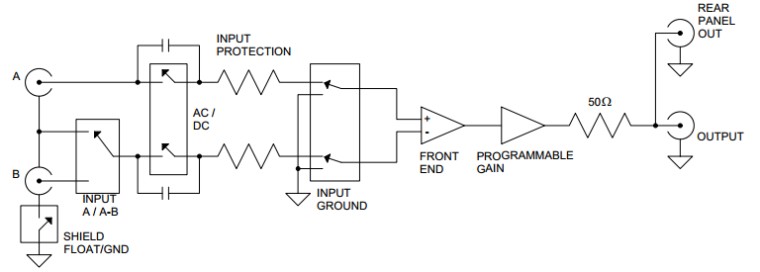

原理框图

输出

A 单端输出

B 屏蔽地

最大输出电压 7Vrms

电源要求 12V DC

性能参数

输入

输入阻抗

10MΩ//10pF

电压输入模式

单端或差分

最大输入电压

70mVrms(Overload)

噪声性能

10Hz

16.96nV/√Hz

1kHz

3.65nV/√Hz

10kHz

2.411nV/√Hz

100kHz

2.2nV/√Hz

耦合方式

交流耦合(160Hz)

输入带宽

共模抑制比

增益档位设置

增益精度

输出

A

单端输出

B

屏蔽地

最大输出电压

7Vrms

电源要求

12V DC
