70MHz跨阻型低噪声电流前置放大器

电流噪声：低至60 fA/√Hz

带宽范围：DC - 70 MHz

输入级JFET超低噪声

灵活的跨阻增益设置

大范围高精度偏置调节

简单便捷的开关控制

OE4101是跨阻电流放大器，通过负反馈结构，利用反馈电阻实现输入电流到电压的转换，并且控制放大倍数。

OE4102通过测量输入电流通道上电阻的压降来检测电流，放大并输出与被测电流成正比的电压信号。

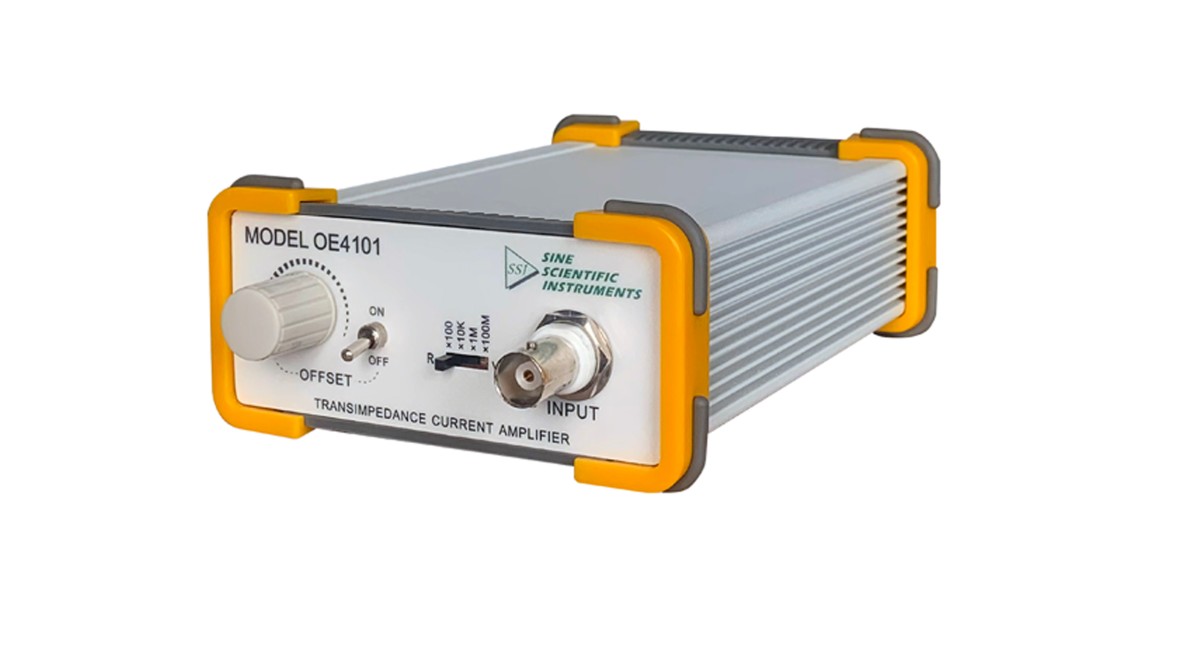

OE4101 跨阻低噪声电流前置放大器

60fA/√Hz输入电流噪声

100V/A,10kV/A,1MV/A,100MV/A电流跨阻增益

大范围、高分辨率的偏置调节

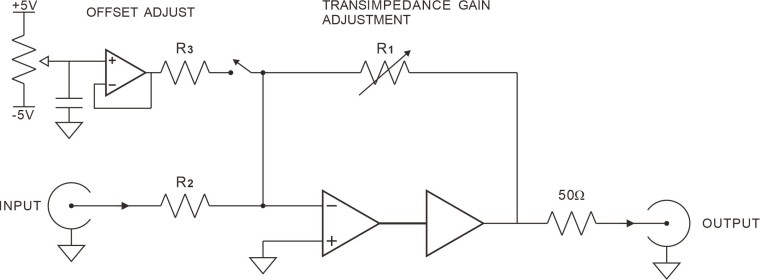

原理框图

规格

外形尺寸 102*176*49(mm)

重量 0.3kg

储存温度 -20 ℃ 至 65 ℃

工作温度 5 ℃ 至 40 ℃

适用电源 12V/1A

最大功耗 约4.3W

性能参数

输入

输入模式

单端

电流范围

根据 R1 设置

电流噪声

根据 R1 设置

电压噪声(10MHz)

4nV/√Hz

阻抗范围(Z//7pF)

50Ω-50kΩ

输入漏电流

2pA

可调直流偏置电压范围

±3.5V

输出

输出模式

单端

频率响应

DC-70MHz

输出阻抗

50Ω

最大电压

±3.5V

跨阻增益

跨阻增益范围

100V/A -100MV/A

跨阻增益精度

跨阻增益精度

1% typical, 5% max

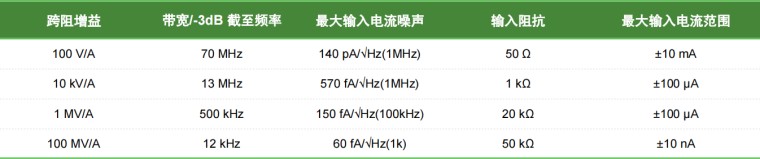

增益参数
